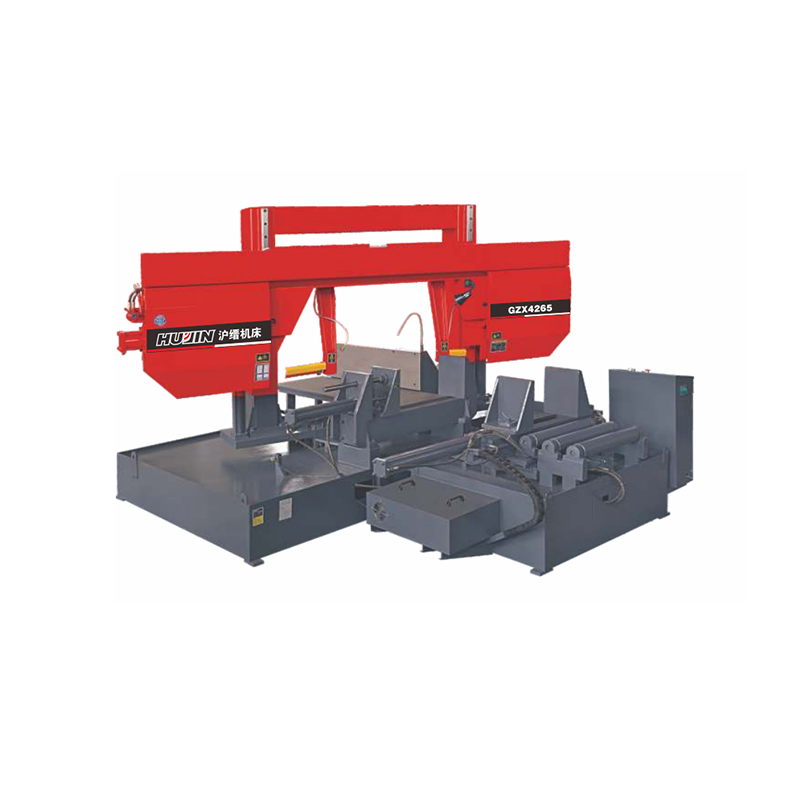

Двухколонный горизонтальный ленточнопильный станок с ЧПУ: программируемая пила, которая режет сталь как масло

Массивная стальная заготовка поступает на подающий ролик. Оператор вызывает программу. Двойные колонны пилы опускаются, направляя жесткую балку с натянутым ленточным полотном. Лезвие впивается в сталь, отрезая кусок толщиной, заданной программой. Когда резка завершается, лезвие убирается, материал продвигается вперед, и начинается следующий рез, при этом оператор ни к чему не прикасается. А Двухколонный горизонтальный ленточнопильный станок с ЧПУ превращает часы резки в минуты для сервисных центров по производству стали, кузниц и цехов тяжелой металлообработки. Конструкция с двумя колоннами удерживает лезвие прямо при резах, которые могут отклоняться от пилы с одной колонной.

Две колонки лучше, чем одна

Одностоечные пилы имеют направляющую полотна с одной стороны. Под сильным давлением подачи направляющий рычаг сгибается. Лезвие блуждает. Срез кривый. Двухколонная пила устанавливает направляющие полотна между двумя жесткими колоннами. Сила резания симметрична. Лезвие остается перпендикулярным материалу на всю глубину реза.

Колонны изготавливаются из тяжелого чугуна или сварной стали, после изготовления снимаются напряжения. Двухколонный горизонтальный ленточнопильный станок с ЧПУ использует колонны коробчатого сечения, которые устойчивы как к изгибу, так и кручению. Пильная головка перемещается вверх и вниз по линейным направляющим, прикрепленным болтами к торцам колонны. Прецизионные шариковые винты с обеих сторон поднимают и опускают головку с превосходной синхронизацией.

Жесткая конструкция позволяет пиле работать с более высокими скоростями полотна и более высокой скоростью подачи, чем у одностоечного станка. Двухколонный горизонтальный ленточнопильный станок с ЧПУ, разрезающий заготовку инструментальной стали метровой толщины, удерживает квадрат реза с точностью до десятых долей миллиметра по всей поверхности.

ЧПУ, которое помнит каждую работу

Оператор программирует длину резки, количество кусочков и скорость полотна. Остальное контролирует ЧПУ. Он позиционирует материал, зажимает тиски, запускает полотно, контролирует подачу и втягивается после завершения резки. Двухколонный горизонтальный ленточнопильный станок с ЧПУ хранит сотни рабочих программ. Оператор выбирает задание, и пила его выполняет.

ЧПУ контролирует нагрузку на лезвие и регулирует скорость подачи в режиме реального времени. Резка цельного сечения требует большей силы, чем резка полости. Система управления улавливает изменения и корректирует работу таким образом, чтобы полотно не перегружалось и не глохло. Двухстоечный горизонтальный ленточнопильный станок с ЧПУ и адаптивным контролем подачи продлевает срок службы полотна и ускоряет резку.

Многочисленные тиски зажимают материал с обеих сторон разреза. ЧПУ автоматически позиционирует тиски в зависимости от ширины материала в программе. Двухколонный горизонтальный ленточнопильный станок с ЧПУ и полноходовыми гидравлическими тисками удерживает материал жестким, поэтому он не может смещаться или вибрировать во время резки.

Направление лезвия, натяжение и удаление стружки

Отвал движется на паре колес большого диаметра. Гидравлический или механический натяжитель поддерживает точное натяжение полотна. Слишком малое натяжение — и лезвие блуждает. Слишком много – и лезвие устанет и сломается. Двухколонный горизонтальный ленточнопильный станок с ЧПУ и автоматическим контролем натяжения поддерживает заданное натяжение на протяжении всего срока службы полотна.

Твердосплавные направляющие полотна с опорными роликами поддерживают полотно с обеих сторон настолько близко к материалу, насколько позволяют положения тисков. Направляющие контролируют поворот лезвия и удерживают режущую кромку перпендикулярно материалу. Двухколонный горизонтальный ленточнопильный станок с ЧПУ и регулируемыми направляющими позволяет оператору располагать их в соответствии с определенной шириной материала.

Щетка с электроприводом или система промывки стружки с подачей СОЖ удаляет стружку из пазов лезвий. Стружка, попадающая в зубья полотна, повышает температуру резания и сокращает срок службы полотна. Двухколонный горизонтальный ленточнопильный станок с ЧПУ и эффективным удалением стружки работает холоднее и режет быстрее.

Вот что необходимо для производства двухколонной пилы с ЧПУ:

• Двойные жесткие колонны с синхронизированной подачей шариковинтовой пары
• Система ЧПУ с сохранением программ и адаптивной скоростью подачи.
• Автоматическое позиционирование тисков и полноходовой гидравлический зажим.
• Контроль натяжения полотна и твердосплавные направляющие вблизи зоны реза.
• Система удаления стружки, обеспечивающая чистоту зубьев полотна.

Резка заготовок, пачек и структурных профилей

Центры обслуживания стали нарезают заготовки и прутки по длине по заказам клиентов. Двухстоечный горизонтальный ленточнопильный станок с ЧПУ обрабатывает смешанные партии. Оператор загружает программу, и пила распиливает необходимое количество без ручного измерения и маркировки.

Из прутка легированной стали большого диаметра кузнечные цеха вырезают заготовки для последующей ковки. Пила должна резать под прямым углом и выдерживать допуск по длине, чтобы кузница получала заготовки одинакового веса. Двухстоечный горизонтальный ленточнопильный станок с ЧПУ с точным позиционированием материала обеспечивает точность, необходимую для процесса ковки.

Цеха по производству строительных конструкций режут балки, швеллеры и пучки труб. Двухстоечная пила обрабатывает связный материал, поскольку жесткая направляющая полотна противостоит прерывистым силам резания. Двухстоечный горизонтальный ленточнопильный станок с ЧПУ, разрезающий пачку двутавровых балок, завершает сборку за долю времени, которое потребовалось бы для одностоечной пилы.

Что останавливает производственную пилу

Лезвие блуждает и разрез становится кривым, поскольку направляющие полотна не отрегулированы по ширине материала. Двухколонный горизонтальный ленточнопильный станок с ЧПУ и правильно установленными направляющими режет ровно. Шарико-винтовые пары подачи изнашиваются неравномерно, и пильная головка наклоняется. Машина с синхронизированными приводами и регулярным обслуживанием сохраняет центровку. Стружка забивается в пазы лезвия, и лезвие перегревается. Правильно спроектированная система удаления стружки предотвращает это.

Двухколонный горизонтальный ленточнопильный станок с ЧПУ является хранителем производственного цеха. Каждая заготовка, каждый стержень, каждая секция конструкции проходит через него, прежде чем достигнет токарного станка, стана или сварочного участка. Выберите производителя, который делает колонны жесткими, программирует ЧПУ для производства и направляет лезвие для квадратных разрезов. Пила будет работать смену за сменой, не выходя за пределы квадрата. Вот для чего нужны двойные столбцы.
