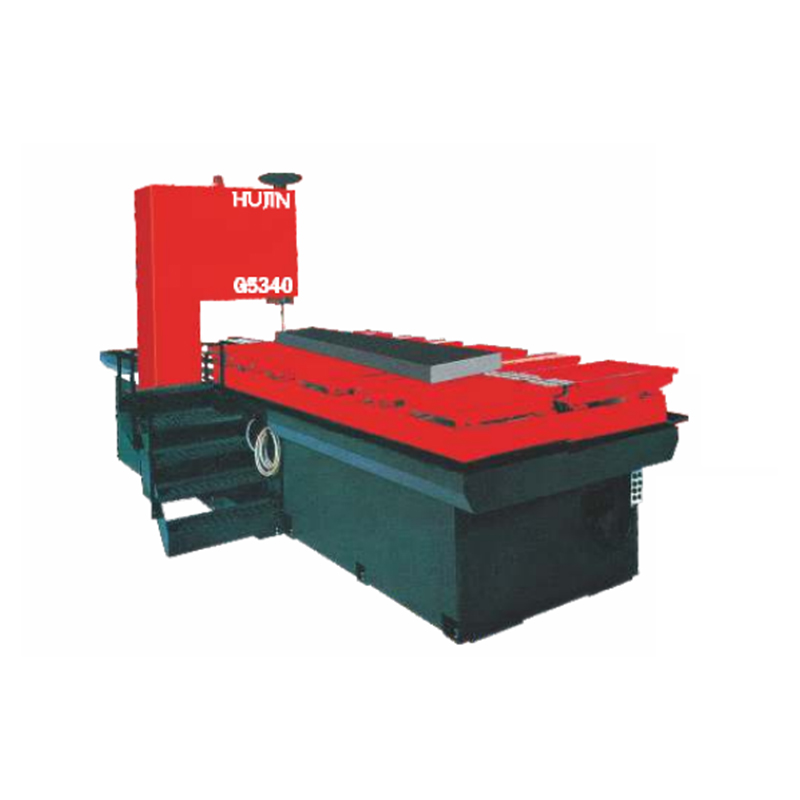

Высококачественный вертикальный ленточнопильный станок: что качество реза говорит о конструкции

Вертикальная ленточная пила режет кривые, распиливает заготовку и разрезает сложенный материал. Лезвие представляет собой тонкую стальную петлю, обернутую вокруг двух колес. Когда станок правильный, поверхность среза получается гладкой, почти строганой. Когда это неправильно, лезвие блуждает, порез обжигает или весь каркас содрогается. А высококачественный вертикальный ленточнопильный станок заслуживает этого описания в отливке рамы, балансировке колес и направляющих лезвий, а не в технических характеристиках.

Рама и колесо в сборе

Рама удерживает два колеса на одной линии под натяжением полотна. Чугунные рамы поглощают вибрацию и остаются жесткими при перепадах температур. Сварные стальные рамы могут быть такими же жесткими, если после сварки снять напряжения. Рама, на которую не было снято напряжение, будет медленно скручиваться по мере снятия внутренних напряжений. Колеса вылетают из плоскости. Лезвие движется непоследовательно и в конце концов отскакивает. Высококачественный заводской вертикальный ленточнопильный станок снимает напряжение с рамы перед обработкой монтажных поверхностей колес. Спросите, делают ли они это. Ответ отличает машиностроителей от производителей.

Сами колеса должны быть отбалансированы, желательно динамически. Несбалансированное колесо на скорости вибрирует. Эта вибрация передается на лезвие, проявляется в виде следов стиральной доски на поверхности среза и сокращает срок службы лезвия. Шины колес — ленты, по которым движется лезвие, — резиновые или полиуретановые. Резина хорошо держится и поглощает вибрацию. Полиуретан служит дольше, но с возрастом становится твердым. Корончатый профиль шины помогает отвалу самоцентрироваться. Правильное отслеживание спущенной шины полностью зависит от регулировки направляющих. Многие высококачественные вертикальные ленточные пилы используют корончатые шины. Проверьте образец машины, вращая верхнее колесо вручную. Он должен двигаться плавно, без заторов.

Направляющие лезвия и натяжение

Направляющие полотна поддерживают полотно над и под столом. Они предотвращают его скручивание и отталкивание во время резки. Направляющая система обычно представляет собой подшипниковые блоки, твердосплавные колодки или охлаждающие блоки. Роликовые подшипники направляют полотно с низким коэффициентом трения и подходят для высокоскоростной перепиловки. Твердосплавные накладки изнашиваются медленно и обеспечивают жесткую опору для точной работы. Высококачественный завод по производству вертикальных ленточнопильных станков предложит более одного типа направляющих и сможет порекомендовать тот, который подходит для предполагаемого применения.

Направляющая стойка регулируется вверх и вниз в соответствии с высотой заготовки. Реечная регулировка с принудительной блокировкой удерживает положение лучше, чем фрикционный зажим. Проверьте движение направляющей стойки на образце. Он должен двигаться плавно и фиксироваться без смещения. Столб, который смещается вниз во время резки, заставляет оператора постоянно перезагружаться.

Натяжение лезвия имеет такое же значение, как и направляющие. Слишком малое натяжение — и лезвие блуждает. Слишком много – и лезвие сломается или растянется навсегда. Высококачественный вертикальный ленточнопильный станок оснащен индикатором натяжения — датчиком или шкалой на механизме натяжения. На корпусе пружины нет угадательной отметки. Правильная шкала натяжения позволяет оператору повторять настройки для лезвий разной ширины.

Стол и забор

Стол должен быть чугунным, плоско отшлифованным, с полированной поверхностью, которая не ржавеет. Цапфа, поддерживающая механизм наклона стола, должна надежно зафиксироваться. Стол, который слегка провисает при наклоне и фиксации, приведет к срезу под углом. Высококачественный завод по производству вертикальных ленточнопильных станков шлифует стол ровно после установки цапфы, а не до этого. Таким образом, плоскостность соответствует фактическому монтажу.

Угловой паз должен быть параллелен лезвию на расстоянии нескольких тысячных дюйма по его длине. Прорезь, вырезанная не параллельно, сталкивается с угломером и обжигает разрез. Поднесите к образцу циферблатный индикатор и проведите им по прорези индикатором на лопасти. Чтение должно оставаться стабильным. Если он смещается, значит, стол был обработан вне оси.

Ограждение, если оно имеется, должно фиксироваться параллельно лезвию. Отклоняющийся под давлением руки упор направляет заготовку в лезвие под углом. Порез горит. Лезвие блуждает. Позицию удерживает жесткий профиль или чугунный упор с двухточечной фиксацией на обоих концах. Одноточечный зажимной упор изгибается.

Что проверять на образце пола

Запустите пилу без нагрузки. Слушайте колеса. Ритмичный тик — это выступ на шине или неисправный подшипник. Держите монету ребром на столе, пока работает пила. Он должен оставаться в вертикальном положении. Если он упадет, уровень вибрации слишком высок. Вырежьте прямую линию из толстой твердой древесины или мягкой стали в зависимости от назначения станка. Измерьте ширину реза на входе и выходе. Разница более чем в волос означает, что лезвие движется не под прямым углом. Проверьте поверхность разреза на наличие следов подгорания и рисунка стиральной доски. Оба указывают на проблемы с руководством или натяжением.

Высококачественный завод по производству вертикальных ленточнопильных станков, который отбалансировал колеса, снял напряжение с рамы, настроил стол и установил правильные направляющие, производит машину, которая точно режет ящик. Тот, кто не производит комплект, которому нужны часы настройки, прежде чем он достигнет приемлемого размера, и который все равно сбивается с регулировки по мере расслабления рамы. Разница в чугуне и балансировке. То, что вы чувствуете в полу ногами, когда пила работает.
